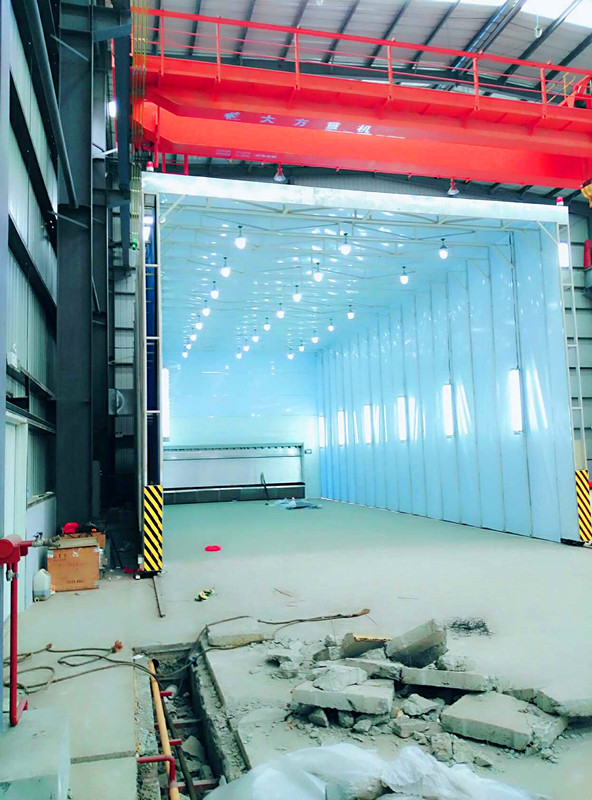

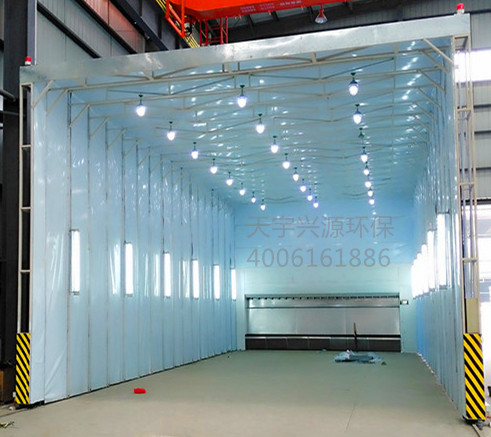

伸缩移动无泵水幕喷漆房



产品详情


应用范围:无泵水幕喷漆室适用于电机、水泵、机械、军工、汽车、航空、航天、钢构、家具等领域喷漆作业.

无泵水幕漆雾过滤器工作原理

多级拦截系统

无泵水幕过滤器是引进的一种湿法处理设备,无水泵及复杂的管道系统,避免了水泵、管道及喷咀易堵塞的难题。本设备形成循环水幕。含有漆雾或粉尘的空气首先与水幕撞击,其中的大部分粘性物质被截留于水中。

 一级截留

含有漆雾或粉尘的空气,通过水幕板底部循环水幕,在离心风机连续高空速的吸气过程中混合漆雾粉尘,带入水箱中部,碰撞到挡漆板,能撞击大部分大颗粒漆雾到水中,然后气流强制改变方向进入汽水通道。

二级截留

通过离心风机连续高空速的吸气,使汽水通道底部的漆雾和粉尘与水再次混合进入汽水通道冲击室强烈冲击,使包含漆雾和粉尘的混合气与水撞击到雾化的状态,气流上行到分水挡板,使的混合颗粒物截留在水箱中,这个过程能冲击下漆雾粉尘,进入下一级。

三级截留

混合气流通过分水器的撞击,混合气流再次折流改变方向,强烈撞击导流栅,再次截留部分漆雾粉尘,由于导流栅的特殊结构,使混合气雾水汽分离,大颗粒和块状物下沉于水中,通过集水箱收集混合,经过落水管落入溢水槽,溢水槽水满溢出到水幕板形成水幕流到水箱,构成连续循环。

四级截留

导流栅分离后的气体上行撞击挡水板,再次截留剩余水汽和颗粒,经过挡水板的气体净化效率高。进入活性炭净化。

特点:

1、利用排风负压诱导提升水箱中的水形成循环水幕,省去了水泵循环供水系统。漆雾的处理效率高。将排风系统与提水系统合二为一,形成无的水循环系统,即省去了整个水循环供水系统,简化了结构,减少了占地面积;如此往复循环,去除漆雾中的有害成分。循环水中添加专用的絮凝剂,改变漆雾的粘附状况,使漆雾漂浮于水面结成渣块便于清理。设备运行过程中不断有新水自动加入水箱,所以水可反复循环使用,无污水排放,不会造成环境二次污染。设备结构设计合理,运行稳定。

2、设备操作和维护简单,实现无循环供水后,克服了现有各类水供水系统容易堵塞的致命缺陷,维护简便,设备性能可靠,不易出故障,基本操作是按下启停风机、添加絮凝剂、清除漆渣使用方便。

3、由于废气,经过多级处理、以及气水通道内与水雾的强烈混和搅拌,形成多级净化过程,提高了净化效率;在标定的风量范围内设备阻力为900-1200Pa。

4、设备运行费用低,寿命长,正常使用情况下,设备运行寿命可达十五年以上。
